Виды систем вентиляции коммерческих объектов

Как отличаются естественная, вытяжная, приточная, приточно-вытяжная и локальная вентиляция; где нужна рекуперация; какие ограничения учитывать до начала монтажа.

Краткий ответВыбор вентиляции зависит от назначения здания, количества людей, тепловых и вредных выделений, режима эксплуатации и требований к чистоте воздуха. Для большинства коммерческих объектов применяют механическую приточно-вытяжную систему с фильтрацией, автоматикой и, при обосновании расчётом, рекуперацией тепла.

Материал подготовлен инженерной компанией OViKТехническая проверка: 31 августа 2026 года

6 решенийпо назначению и движению воздуха

Плюсы и ограничениябез универсальных обещаний

Монтаж по этапамот расчёта до балансировки

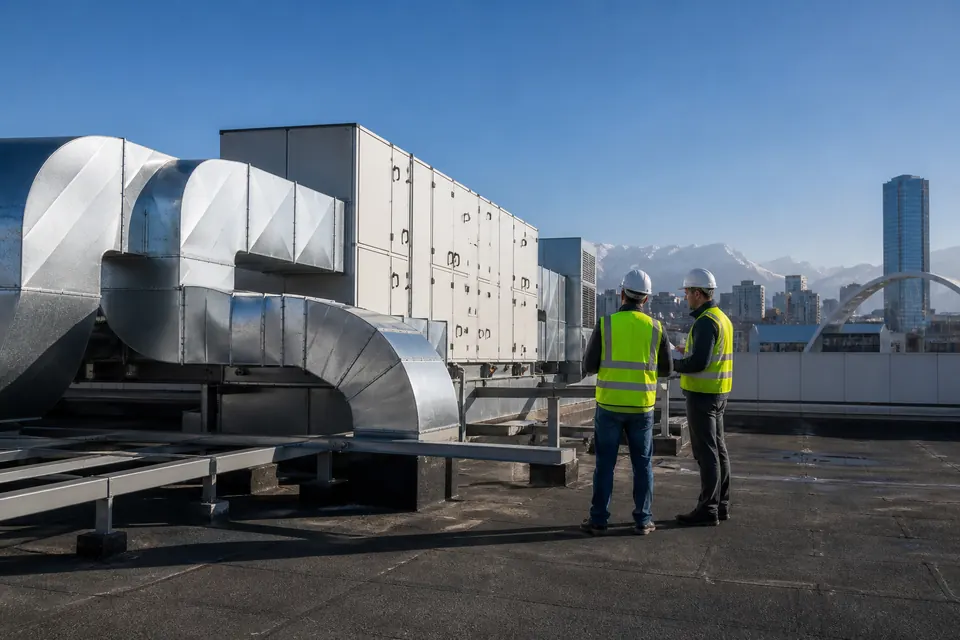

Приточно-вытяжная установка на кровле коммерческого здания

Тип системы выбирают по загрязнениям, занятости, режиму работы и допустимому перепаду давления.

Сначала задача, потом оборудование

Что определяет выбор системы

Для коммерческого объекта недостаточно выбрать вентилятор по площади. Нужны расчёт воздухообмена, баланс притока и удаления, оценка тепловой нагрузки, шума, пожарных требований и доступа для обслуживания.

Пять исходных данных, без которых решение будет случайным

Расход воздуха и схема системы должны соответствовать назначению помещений и фактическому режиму эксплуатации.

Количество людей и график загрузки

Источники тепла, влаги, запахов, пыли и аэрозолей

Планировки, высоты, шахты и допустимые трассы

Требования к давлению между помещениями

Температура наружного воздуха и режим энергосбережения

Система	Свежий воздух	Контроль давления	Типовые объекты
Естественная	Зависит от погоды	Низкий	Склады, подсобные здания
Вытяжная	Через компенсационный приток	Разрежение	Санузлы, кухни, небольшие помещения
Приточная	Управляемый	Подпор	Чистые зоны, помещения с удалением через смежные зоны
Приточно-вытяжная	Управляемый	Точный баланс	Офисы, магазины, рестораны, спортзалы
С рекуперацией	Управляемый	Точный баланс	Объекты с длительным графиком и затратами на нагрев/охлаждение
Местная вытяжная	Нужна компенсация	Локальное разрежение	Кухни, сварка, производство, лаборатории

Основные решения

Плюсы, ограничения и способы монтажа

Один объект может объединять несколько систем: общеобменную приточно-вытяжную, местные вытяжки, подпор чистых зон и отдельную автоматику по помещениям.

Без механического побуждения

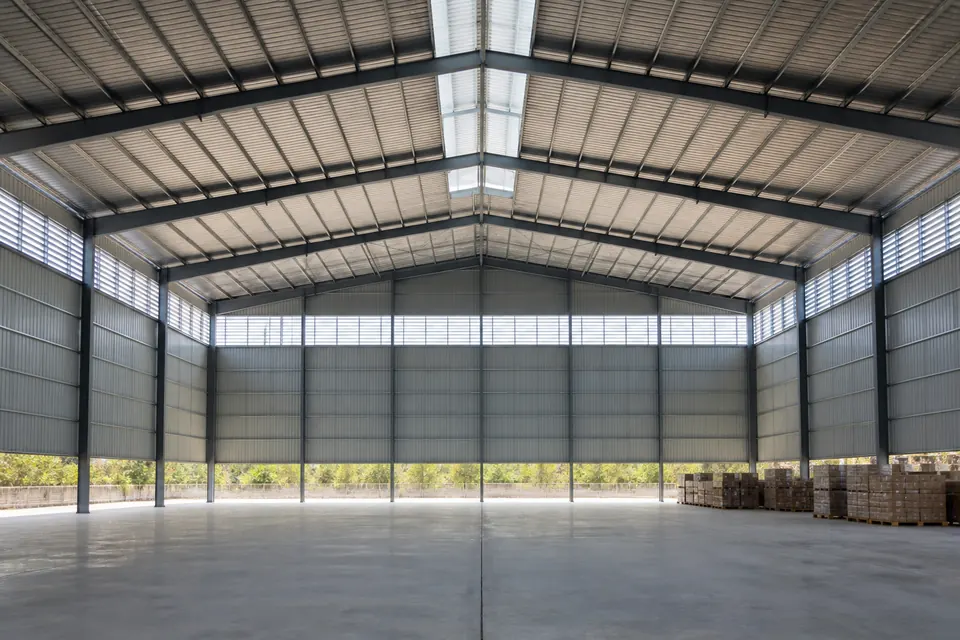

Естественная вентиляция

Воздух движется за счёт ветрового и теплового напора через окна, клапаны, аэрационные проёмы и шахты.

Преимущества

минимум оборудования;
низкие затраты на электроэнергию;
простое обслуживание.

Ограничения

расход зависит от погоды;
сложно фильтровать и подогревать воздух;
нет точного баланса по зонам.

Монтаж: приточные клапаны или проёмы размещают в чистой зоне, вытяжные — выше; проверяют непрерывность пути воздуха и исключают конфликт с противопожарными требованиями.

Управляемое удаление

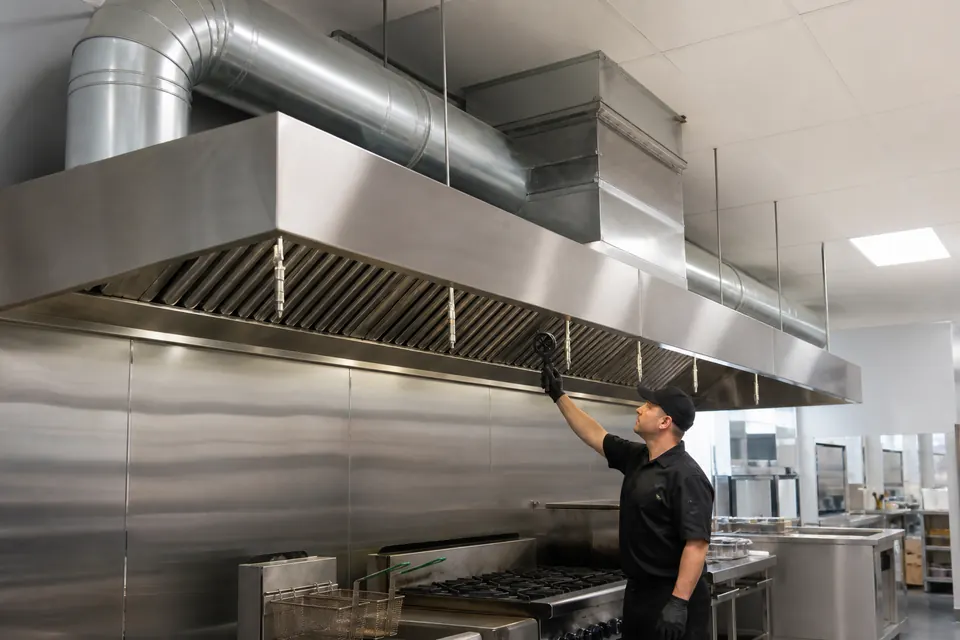

Механическая вытяжная вентиляция

Вентилятор удаляет загрязнённый воздух, а приток поступает через клапаны, проёмы или отдельную компенсационную систему.

Преимущества

понятное удаление запахов и влаги;
локализация загрязнений;
относительно простая схема.

Ограничения

без притока возникает сильное разрежение;
возможны сквозняки через двери;
теряется нагретый или охлаждённый воздух.

Монтаж: вытяжные зонты и решётки ставят у источника загрязнений, воздуховоды ведут к вентилятору и выбросу; обязательно рассчитывают компенсационный приток и шумоглушение.

Подготовленный наружный воздух

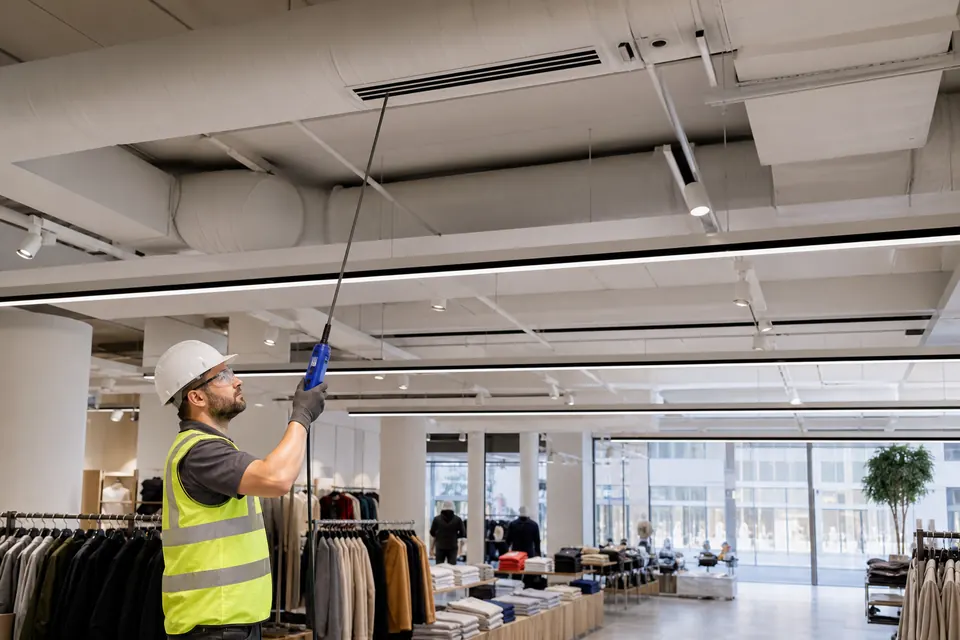

Механическая приточная вентиляция

Наружный воздух фильтруется, при необходимости нагревается или охлаждается и подаётся в помещения вентилятором.

Преимущества

контроль качества и температуры притока;
можно создать подпор;
равномерная подача по помещениям.

Ограничения

удаление воздуха должно быть организовано;
нужны нагрев, защита от замерзания и автоматика;
занимает место под оборудование и воздуховоды.

Монтаж: воздухозабор размещают в чистой зоне, устанавливают фильтр, калорифер, вентилятор и автоматику; распределители подбирают по дальнобойности струи и скорости в рабочей зоне.

Монтаж приточно-вытяжных воздуховодов в офисе

Контролируемый воздухообмен

Приточно-вытяжная вентиляция

Приток и вытяжка работают совместно, поэтому можно поддерживать расчётный воздухообмен и требуемое давление между зонами.

Преимущества

точный баланс воздуха;
фильтрация и подготовка притока;
подходит для многофункциональных объектов.

Ограничения

выше стоимость и сложность;
требует места и сервисных проходов;
без балансировки фактические расходы отличаются от проекта.

Монтаж: приточную и вытяжную сети координируют с потолками, электрикой и пожарной автоматикой; ставят регулирующие клапаны, шумоглушители, люки и точки измерения.

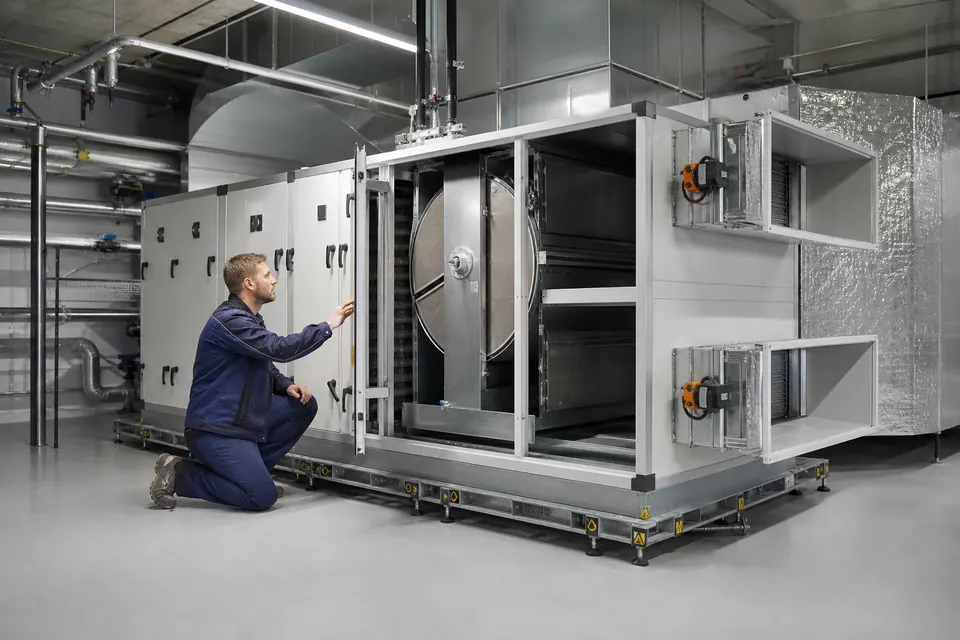

Приточно-вытяжная установка с рекуперацией тепла

Возврат части тепла

Приточно-вытяжная система с рекуперацией

Теплообменник передаёт часть энергии вытяжного воздуха приточному потоку, снижая нагрузку на нагрев или охлаждение.

Преимущества

снижение эксплуатационных затрат;
подготовленный приток при постоянном воздухообмене;
возможна интеграция с автоматикой объекта.

Ограничения

выше первоначальные вложения;
нужны дренаж, защита от обмерзания и фильтры;
тип рекуператора выбирают с учётом риска перетока загрязнений.

Монтаж: установку размещают с доступом к фильтрам и теплообменнику, теплоизолируют наружные каналы, предусматривают отвод конденсата, байпас и алгоритм зимней защиты.

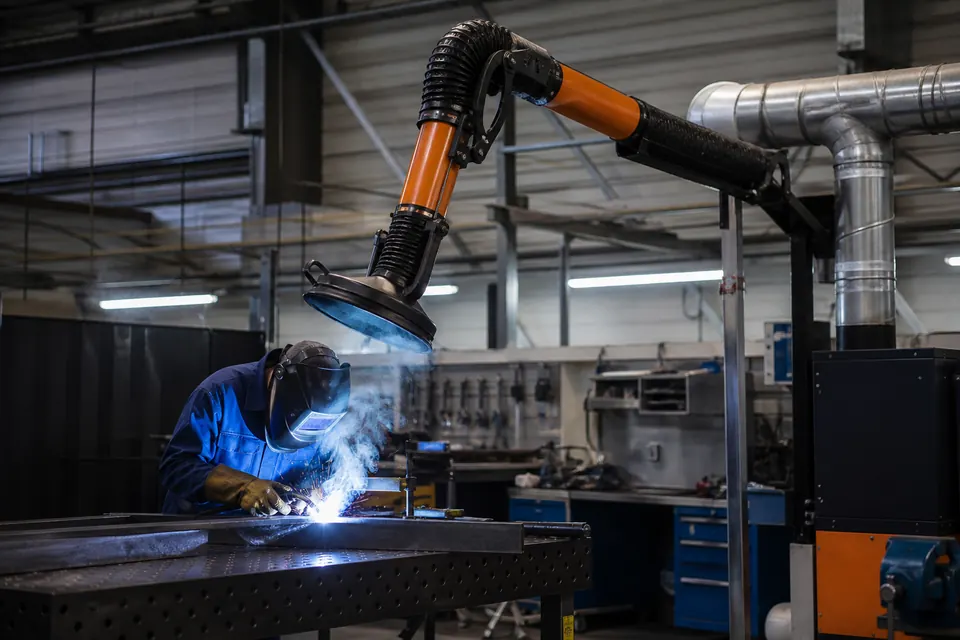

Местная вытяжная вентиляция промышленного помещения

Улавливание у источника

Местная и технологическая вытяжка

Зонт, укрытие или отсос захватывает загрязнения до их распространения по помещению. Работает совместно с общеобменной вентиляцией.

Преимущества

эффективное удаление у источника;
меньший общий расход воздуха;
снижает перенос загрязнений в соседние зоны.

Ограничения

эффективность зависит от геометрии укрытия;
нужна компенсация удаляемого воздуха;
для разных загрязнений требуются разные материалы и фильтрация.

Монтаж: приёмное устройство максимально приближают к источнику, трассу делают короткой, проверяют скорость захвата, предусматривают очистку, безопасный выброс и блокировку с оборудованием.

Компоновка на объекте

Три способа построения системы

Центральная

Одна или несколько крупных установок обслуживают несколько зон. Удобна для единой фильтрации и рекуперации, но требует места под магистральные воздуховоды и балансировки ответвлений.

Зональная

Отдельные установки или ветви работают по этажам, арендаторам или режимам эксплуатации. Проще регулировать разные графики, но увеличивается количество оборудования и сервисных точек.

Локальная

Вентилятор или компактная установка обслуживает конкретное помещение или источник. Минимум длинных трасс, однако сложнее обеспечить единый баланс и централизованное управление.

Инженерный расчёт

Как определяют требуемый воздухообмен

Расход воздуха не назначают по одному показателю. Инженер последовательно проверяет санитарную подачу наружного воздуха, технологические выделения, тепло и влагу, местные отсосы и требуемый баланс давлений. Для проекта принимают определяющий расход и проверяют работу системы во всех режимах.

01 / Люди

Наружный воздух

Учитывают число посетителей и сотрудников, назначение помещений, график и переменную загрузку объекта.

02 / Процесс

Загрязнения

Определяют источники запахов, пыли, дыма, аэрозолей и вредных веществ; сначала предусматривают улавливание у источника.

03 / Нагрузки

Тепло и влага

Проверяют избытки тепла и влаги от людей, освещения, кухни, оборудования, ворот и технологических процессов.

04 / Аэродинамика

Сеть и вентилятор

Суммируют потери давления в воздуховодах, фасонных элементах, фильтрах, клапанах и теплообменниках.

05 / Баланс

Перетоки воздуха

Чистые зоны поддерживают относительно защищёнными, а кухни, санузлы и загрязнённые зоны — под контролируемым разрежением.

Состав механической системы

Из каких узлов складывается вентиляция

Оборудование подбирают как единую аэродинамическую цепочку. Замена одного элемента влияет на сопротивление сети, расход воздуха, шум и энергопотребление.

Воздухозабор и выброс

Решётки, зонты и шахты размещают так, чтобы удаляемый воздух не возвращался в приток и не загрязнял соседние зоны.

Фильтрация

Класс и площадь фильтра выбирают по качеству наружного воздуха, назначению объекта и допустимому сопротивлению.

Нагрев и охлаждение

Калорифер, охладитель, дренаж и защита от замерзания обеспечивают расчётную температуру приточного воздуха.

Вентиляторы

Рабочую точку определяют по расходу и полному сопротивлению сети, учитывая реальные условия на входе и выходе.

Шумоглушение

Шум оценивают от установки, воздуховодов и воздухораспределителей; предусматривают виброизоляцию и глушители.

Воздуховоды

Сечения выбирают по расходу, скорости, давлению и шуму; сеть герметизируют, изолируют и оставляют доступ к ревизиям.

Распределение воздуха

Решётки, диффузоры и сопла подбирают по дальнобойности струи, скорости в рабочей зоне и архитектуре помещения.

Автоматика

Датчики, приводы и частотное регулирование поддерживают режимы, контролируют загрязнение фильтров и защищают оборудование.

Применение

Какая схема чаще подходит разным объектам

Таблица показывает типовую отправную точку, а не готовый проект. Окончательная схема зависит от планировки, загрузки, технологии, пожарных отсеков и доступных инженерных мощностей.

Объект	Типовая основа	Ключевая задача	Что особенно проверить
Офис и бизнес-центр	Приточно-вытяжная, часто с рекуперацией	Свежий воздух при переменной занятости	Зонирование, шум, управление по расписанию и фактической загрузке
Ресторан и кафе	Общеобменная система + местные кухонные вытяжки	Удаление тепла, влаги, запахов и жировых аэрозолей	Компенсационный приток, баланс зала и кухни, очистка и пожарная безопасность
Магазин и торговый зал	Приточно-вытяжная по зонам	Комфорт посетителей и персонала	Теплопритоки от освещения и витрин, входные группы, сменная загрузка
Склад и логистика	Естественная или механическая общеобменная	Работа в большом объёме и при открывании ворот	Высота, стратификация, погрузочная техника, локальные рабочие зоны
Производственный цех	Общеобменная + местные отсосы	Улавливание загрязнений до их распространения	Состав выделений, расположение укрытий, очистка выброса, резервирование
Спортивный или медицинский объект	Управляемая приточно-вытяжная по функциональным зонам	Стабильный воздухообмен и контролируемые перетоки	Разделение помещений, фильтрация, влажность, санитарный режим и сервис

От проекта до запуска

Как выполняется монтаж вентиляции

Качество системы определяется не только оборудованием: критичны расчёт, герметичность сети, доступ для обслуживания, автоматика и пусконаладка.

01 / Обследование

Исходные данные

Фиксируем назначение помещений, источники загрязнений, график работы и строительные ограничения.

02 / Расчёт

Расходы и давления

Определяем воздухообмен, сопротивление сети, тепловую нагрузку, шум и режимы автоматики.

03 / Координация

Трассы и узлы

Согласуем оборудование и воздуховоды с архитектурой, электрикой, пожарными системами и сервисом.

04 / Монтаж

Сеть и оборудование

Устанавливаем крепления, воздуховоды, клапаны, установки, решётки, теплоизоляцию и дренаж.

05 / Автоматика

Рабочие сценарии

Подключаем датчики, приводы, защиту калорифера, режимы по расписанию и блокировки.

06 / Пусконаладка

Баланс и передача

Измеряем расходы, настраиваем клапаны, проверяем шум, давления, аварийные режимы и доступ к сервису.

Пусконаладка и приёмка

Что проверяют до передачи системы заказчику

Смонтированная система ещё не считается настроенной. Фактические расходы зависят от реальной сети, положения клапанов, загрязнения фильтров и условий на входе и выходе вентилятора.

Измерения и функциональные испытания

направление вращения вентиляторов, вибрация и посторонний шум;
общий расход системы и расход на основных воздухораспределителях;
перепады давления между чистыми и загрязнёнными зонами;
работа регулирующих и противопожарных клапанов;
защита калорифера, дренаж, аварийные сигналы и отключения;
режимы автоматики, расписание и взаимодействие со смежными системами.

Что получает эксплуатация

исполнительную схему с идентификацией установок, клапанов и сервисных зон;
протоколы измерений и таблицу настроенных расходов воздуха;
уставки автоматики, описание рабочих и аварийных сценариев;
инструкции производителей и перечень расходных материалов;
регламент осмотров, замены фильтров, очистки и повторной проверки;
обучение ответственного персонала безопасному запуску и останову.

Эксплуатация

Что влияет на стабильность системы после запуска

Периодичность обслуживания задают проект, условия объекта и инструкции оборудования. Ориентироваться только на календарь недостаточно: состояние фильтров и сети контролируют также по перепаду давления, расходу воздуха и фактическому загрязнению.

Фильтры

Следят за перепадом давления, плотностью установки и состоянием уплотнений. Загрязнённый фильтр уменьшает расход и повышает нагрузку на вентилятор.

Теплообменники и рекуператор

Проверяют загрязнение поверхностей, обмерзание, байпас, герметичность разделения потоков и свободный отвод конденсата.

Вентиляторы

Контролируют вибрацию, крепления, подшипники, ременные передачи, ток двигателя и соответствие фактической рабочей точки.

Воздуховоды и клапаны

Осматривают соединения, изоляцию, ревизионные люки, положение заслонок и доступность участков, требующих очистки.

Автоматика

Проверяют датчики температуры, давления и качества воздуха, приводы, аварийные сигналы, расписания и журнал событий.

Местные отсосы

Оценивают фактический захват загрязнений у источника, положение вытяжного устройства и показания индикатора расхода или давления.

Типовые риски

Ошибки при выборе вентиляции

Расчёт только по площади

Одинаковая площадь офиса, кухни и склада требует разного воздухообмена из-за людей, тепла, влаги и загрязнений.

Вытяжка без компенсационного притока

Возникает разрежение, открываются двери с усилием, появляются сквозняки и подсос воздуха из нежелательных зон.

Кондиционер вместо вентиляции

Большинство сплит-систем охлаждает внутренний воздух, но не обеспечивает требуемую подачу наружного воздуха.

Экономия на сечении воздуховодов

Высокая скорость увеличивает сопротивление и шум, а фактический расход может оказаться ниже расчётного.

Нет доступа для обслуживания

Фильтры, клапаны, дренаж и теплообменники должны обслуживаться без демонтажа потолков и соседних систем.

Отказ от балансировки

Даже правильно смонтированная сеть без измерений и настройки распределяет воздух неравномерно.

Частые вопросы

Что уточняют перед проектированием

Какая вентиляция лучше для коммерческого помещения?

Универсального типа нет. Для офиса обычно нужна управляемая приточно-вытяжная система, для кухни — общеобменная вентиляция вместе с местными вытяжками и компенсационным притоком, для склада решение зависит от людей, ворот, высоты и технологических выделений.

Всегда ли нужна рекуперация тепла?

Рекуперация особенно оправдана при большом расходе наружного воздуха, длительном графике работы и заметных затратах на нагрев или охлаждение. Решение проверяют технико-экономическим расчётом и учитывают риск обмерзания и перетока загрязнений.

Можно ли смонтировать вентиляцию без проекта?

Для небольших локальных систем возможна рабочая схема, но расход воздуха, сопротивление сети, шум, электропитание, автоматика и пожарные требования всё равно должны быть рассчитаны и согласованы до монтажа.

Почему после монтажа нужна пусконаладка?

Фактические сопротивления и расходы отличаются от расчётных. Пусконаладка подтверждает направления потоков, баланс притока и вытяжки, работу клапанов, автоматики, защит и расчётных режимов.

Чем вентиляция отличается от кондиционирования?

Вентиляция организует подачу наружного и удаление загрязнённого воздуха. Кондиционирование изменяет температуру и влажность, а большинство автономных сплит-систем работает с рециркуляционным воздухом внутри помещения и не заменяет нормативный воздухообмен.

Зачем приток, если уже установлена мощная вытяжка?

Удаляемый объём должен быть компенсирован организованной подачей. Без неё растёт разрежение, расход вытяжки становится нестабильным, возникают сквозняки и неконтролируемые перетоки из соседних помещений.

Почему новый фильтр нельзя выбирать только по классу очистки?

Кроме эффективности фильтрации учитывают площадь материала, пылеёмкость и начальный и конечный перепад давления. Слишком высокое сопротивление без проверки вентилятора может уменьшить фактический расход воздуха.

Можно ли уменьшать воздуховоды для экономии места?

Только после аэродинамического и акустического расчёта. Уменьшение сечения повышает скорость, потери давления и шум, а вентилятор может выйти из расчётной рабочей точки.

Нормативная и техническая база

Проверенные источники

Материал подготовлен как практический обзор. Проектные решения для конкретного объекта принимаются по действующим требованиям Республики Казахстан и расчётам инженера.

Санитарные правила Республики КазахстанТребования к параметрам воздушной среды и подаче наружного воздуха на производственных объектах. Профессиональный стандарт РКОбслуживание вентиляции и кондиционирования жилых и нежилых зданий. Eurovent AHU GuidebookПроектирование, подбор, эффективность, управление и эксплуатация вентиляционных установок. Eurovent Certified PerformanceПодбор установки по расходу, фильтрации, рекуперации, шуму, корпусу и энергоэффективности. HSE: Local Exhaust VentilationПрофессиональное руководство по местным отсосам, воздуховодам, вентиляторам, пусконаладке и обслуживанию. AMCA InternationalВлияние конфигурации воздуховодов у вентилятора на расход, шум, вибрацию и эффективность. Всемирная организация здравоохраненияОценка вентиляции, эксплуатация HVAC, фильтрация и качество воздуха в помещениях. Eurovent Air Filters GuidebookЭффективность фильтра, пылеёмкость, равномерность потока и влияние перепада давления на энергопотребление.

Нужно определить подходящий тип вентиляции?

Пришлите назначение объекта, площадь, планы и режим работы. Инженер уточнит исходные данные и предложит следующий шаг.

Получить инженерный расчёт
